Kiedy zagrożenie wybuchem jest szczególnie duże

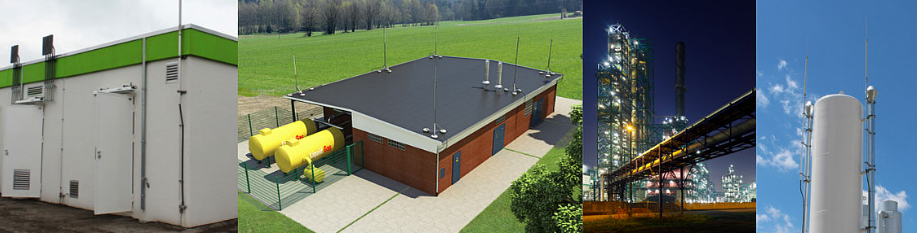

Uderzenie pioruna i przepięcie w strefach zagrożonych wybuchem może mieć katastrofalne konsekwencje, jeżeli nie jest zastosowana profesjonalna ochrona odgromowa i przeciwprzepięciowa. Wszystkie przedsiębiorstwa wytwarzające, przetwarzające lub składujące substancje palne są narażone na ryzyko eksplozji. Profesjonalna ochrona odgromowa i przeciwprzepięciowa, wymagana w obszarach zagrożonych wybuchem między innymi przez normy IEC 62305-3 oraz IEC 62305-3, może zostać zapewniona przy użyciu sprawdzonych i dopuszczonych produktów firmy OBO Bettermann. Produktami specjalnymi są , iskiernik separacyjny EX ISG oraz specjalne ograniczniki przepięc do systemów danych i techniki kontrolno-pomiarowej. Zewnętrzną ochronę odgromową zapewnia odporny na wysokie napięcie, izolowany przewód isCon®
Ochrona odgromowa i przeciwprzepięciowa stanowi zawsze prewencyjną ochronę przeciwpożarową
Poza palnym materiałem i obecnością tlenu do wytworzenia wybuchu potrzebne jest także źródło zapłonu. Dzięki zabezpieczeniom odgromowym i przeciwprzepięciowym firmy OBO źródła zapłonu (np. fale elektromagnetyczne lub uderzenia pioruna) nie powstają wcale lub są w kontrolowany sposób przechwytywane i odprowadzane.

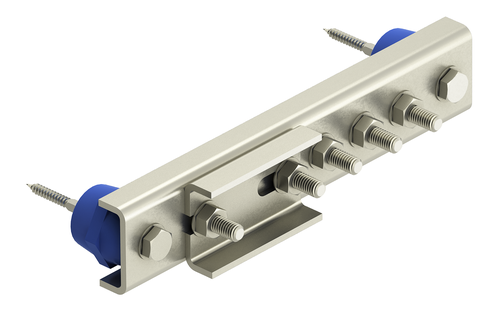

Szyna wyrównania potencjałów EX PAS
Przyłącza i połączenia systemów ochrony odgromowej w obszarach zagrożonych wybuchem muszą być tak wykonane, aby w razie przepływu prądu piorunowego nie było możliwe powstanie iskier mogących wywołać zapłon.
(szyna wyrównania potencjałów do stref zagrożonych wybuchem) może być stosowana do ochrony odgromowej/wyrównania potencjałów wg IEC 62305-3 i ochrony lub wyrównania potencjałów wg DIN VDE 0100, cz. 410/540.
Szyna wyrównania potencjałów EX PAS do stref zagrożonych wybuchem ma następujące właściwości:
Iskiernik separacyjny EX ISG H
Aby w obszarze Ex nie dochodziło do przeskoków iskier na elementy izolowane, wymagane jest użycie iskierników certyfikowanych Ex. Posiadający certyfikat ATEX-/IECEx iskiernik separacyjny EX ISG H firmy OBO izoluje części instalacji od prądów korozyjnych i spełnia wymogi dotyczące podłączenia prądów piorunowych w obszarze chronionym przed wybuchem zgodnie z IEC 62561-3.
Cechy produktu – iskiernik separacyjny EX ISG H:
- odporność na chemikalia
- odporność na oleje i ekstremalne wahania temperatury
- stabilność UV, odporność na warunki atmosferyczne
- obudowa ciśnieniowa „d” do stref Ex: szczelność względem gazów i pyłów
- odporność na słoną wodę
- najwyższa klasa odporności H wg IEC 62561-3

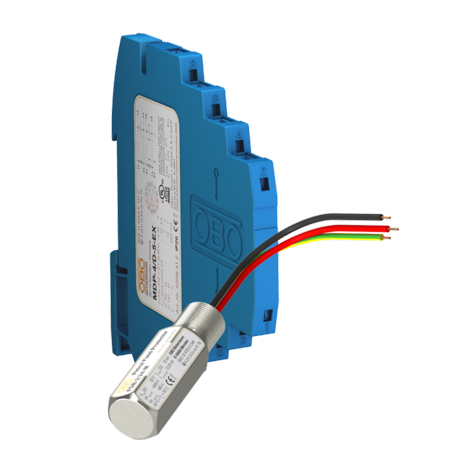

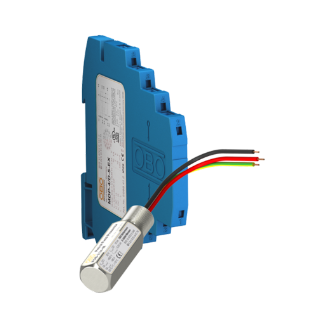

Ochrona przeciwprzepięciowa do systemów danych i aparatury kontrolno-pomiarowej: MDP-EX i FDB
Także bez bezpośredniego uderzenia pioruna, indukowane napięcia mogą wywołać szkody w urządzeniach elektrycznych, układach i komponentach techniki kontrolno-pomiarowej, a w najgorszym przypadku prowadzić do eksplozji. Ograniczniki OBO typu MDP są badane oraz certyfikowane do użytku w strefach iskrobezpiecznych. Duża zdolność odprowadzania do 10 kA zapewnia optymalną ochronę instalacji pomiarowych i kontrolnych.
Zewnętrzna ochrona odgromowa z wykorzystaniem przewodu w izolacji wysokonapięciowej
Posiadający certyfikat ATEX przewód isCon® firmy OBO, przeznaczony do zewnętrznej ochrony odgromowej, zapobiega przeskokom ładunków między instalacją odgromową a chronionym obiektem. Już za pierwszym połączeniem potencjałowym przewód isCon® zastępuje odstęp izolacyjny Se wynoszący do 0,9 m w powietrzu wg VDE 0185-305-3 (IEC/ EN 62305-3). Oznacza to, że możliwa jest instalacja bezpośrednio przy elementach metalowych i elektrycznych. Przewód jest dostępny w 5 różnych wykonaniach.
