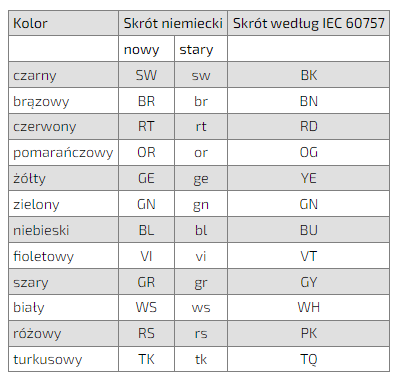

Skróty kolorów według VDE i IEC

W przyszłości planuje się stosowanie jednolitych wspólnych skrótów według IEC 60757 (identyczne do zawartych w dokumencie harmonizacji CENELEC, HD 457).



Oznaczenie żył według DIN VDE 0293 i kolorów żył zgodnie z DIN 47002 i IEC 60304

Przewody okablowania o nominalnym napięciu U0/U 300/500 V

Następujące kolory są rekomendowane: czarny, biały, niebieski, szary, brązowy, czerwony, pomarańczowy, turkusowy, fioletowy i różowy. Wyjątkiem jest żółty oraz zielony, które mogą być stosowane jedynie, gdy pozwolą na to przepisy bezpieczeństwa.

Kolor zielony można stosować w oświetleniach i dekoracjach świetlnych.

Wszystkie kombinacje dwukolorowe poszczególnych kolorów wymienionych powyżej mogą być stosowane.

Kable jednożyłowe o nominalnym napięciu U0/U 450/750 V

Następujące pojedyncze kolory są rekomendowane (jedynie jednokolorowe):

Czarny, biały, niebieski, szary, brązowy, czerwony, pomarańczowy, turkusowy, fioletowy i różowy.

Kombinacje dwukolorowe nie są dopuszczalne, z wyjątkiem żółto-zielonego.

Kable jednożyłowe oraz kable jednożyłowe płaszczowe

Kolor czarny lub żółto-zielony.

Wyjątek stanowią kable dla oświetleń i dekoracji świetlnych, w których dopuszczany jest kolor brązowy

Oznaczanie żył kolorami

Dopuszczalne są:

a) poprzez barwienie całej mieszanki izolacyjnej,
b) poprzez barwienie powierzchni,
c) kolorowymi taśmami, o ile jest to określone w normach.

Jeśli oznacza się kolorami tylko powierzchnię (poz. B), izolacja leżąca pod nią nie powinna posiadać żadnych dodatków kolorowych, z wyjątkiem oznaczenia dwukolorowego.

W przypadku żył żółto-zielonych jeden z tych kolorów może pokrywać nie mniej niż 30%, a drugi – nie więcej niż 70% powierzchni.

Oznaczanie cyframi

Nadruk cyfr na żyłach składa się z powtarzających się znaków (liczb i kresek), nadrukowanych wzdłuż na żyle (dla koordynacji i rozmiarów patrz: DIN VDE 0293).

Uwaga

Następujące oznaczenia żył są obowiązujące dla kabli energetycznych o napięciu nominalnym do 1000 V. Obszar zastosowań dla obowiązujących przepisów DIN VDE:

• DIN VDE 0250 – izolowane kable energetyczne
• DIN VDE 0255 – kable z izolacją papierową z płaszczem metalowym
• DIN VDE 0265 – kable z izolacją z PVC i płaszczem ołowianym
• DIN VDE 0266 – kable bezhalogenowe z poprawionymi właściwościami w przypadku pożaru
• DIN VDE 0271 – kable z izolacją z PVC i zewnętrzną powłoką z PVC 0,6/1 kV
• DIN VDE 0272 – kable izolowane XLPE
• DIN VDE 0281 – kable energetyczne izolowane PVC
• DIN VDE 0282 – kable energetyczne izolowane kauczukiem
