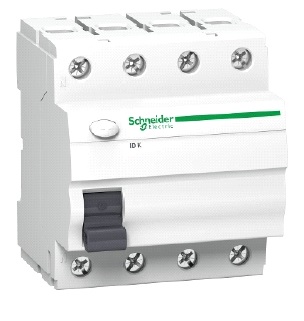

A9Z05440 - Wyłącznik różnicowo-prądowy IDK-40-4-30-AC 40A, 4-biegunowy 30mA typ AC
Dane produktu:
Gama produktów: Acti 9
Nazwa produktu: Acti 9 ID K
Typ produktu lub komponentu: Wyłącznik różnicowoprądowy (RCCB)
Skrócona nazwa urządzenia: ID K
Opis biegunów: 4P
Położenie neutralne: LEFT
[In] prąd znamionowy: 40 A
Rodzaj sieci: Prąd przemienny (AC)
Czułość na prad upływu: 30 mA
Zwłoka zabezpieczenia różnicowoprądowego: Bezzwłoczny
Typ zabepieczenia różnicowoprądowego: Type AC
Znak jakości: VDE, OVE
Informacje dodatkowe:
Lokalizacja urządzenia w systemie: Odejście
Częstotliwość sieci: 50/60 Hz
[Ue] znamionowe napięcie łączeniowe: 380...415 V prąd przemienny (AC) 50 Hz
Technologia wyzwalania urządzenia różnicowoprądowego: Niezależny od napięcia
Znamionowa zdolność załączania i wyłączania: Im 500 A, Idm 500 A
Znamionowy warunkowy prąd zwarciowy :Z gL63 : Inc 4.5 kA, Z K60 : Inc 6 kA
Znamionowe napięcie izolacji [Ui]: 440 V prąd przemienny (AC) 50 Hz
Znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV
Wskazanie położenia styku: NO
Typ sterowania: Dźwignia
Sygnalizacja lokalna: Bez
Sposób montażu: Zatrzaskowy
Podstawa montażowa: Szyna DIN
Szerokość w modułach: 9 mm 8
Wysokość: 81 mm
Szerokość: 72 mm
Głębokość: 68 mm
Kolor: Biały
Trwałość mechaniczna: 5000 cykl
Trwałość elektryczna: 2000 cykl AC-1
Przyłącza - zaciski Biconnect, góra lub dół sztywny przewód/przewody 1...35 mm² maks., Biconnect, góra lub dół giętki przewód/przewody 1...25 mm² maks.
Gługość odizolowanego odcinka: 14 mm (góra lub dół)
Moment dokręcania: 3.5 N.m (góra lub dół)
Wpływ na środowisko:
Stopień ochrony: IP IP20 zgodnie z IEC 60529, IP40 dla obudowa modułowa zgodnie z IEC 60529
Stopień zanieczyszczenia: 2
Kompatybilność elektromagnetyczna: 8/20 μs impuls wytrzymywant, 200 A zgodnie z EN/IEC 61008-1
Temperatura otoczenia dla pracy: -5...40 °C
Temepratura otoczenia dla przechowywania: -30...70 °C.
